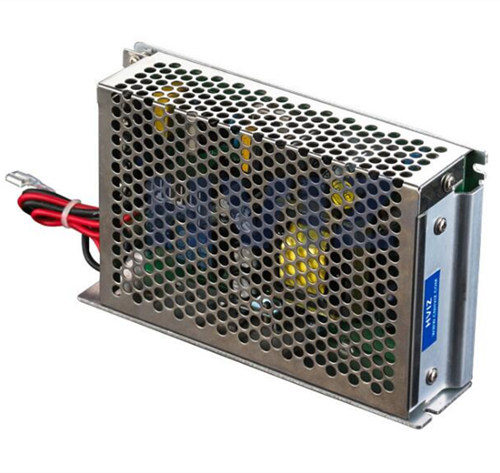

120W UPS
l 绿灯：指DC OUTPUT（输出电压）指示灯。
红灯：指AC INPUT（输入电压）指示灯。
黄灯：指电池充电指示灯。
l 电源正负供电电压是12V，充电电压是13.8V。
l 市电断电正负电压12V，带欠压�；ぁ�
l 电瓶电压低于10V左右会断电。
l 市电/电池都是自动切换，无需人工启动。
l 电池充满电后自停。
l ST冷启动功能开关，在无市电的状态下，可直接用电池启动UPS。
|
型号 |
SC-120-12 |
SC-120-24 |
||||||
|
输出 |
直流输出电压 |
CH1:13.8V |
CH1:13.4V |
CH1:27.6V |
CH2:26.5V |
|||
|
输出电压容差 |
±1% |
----- |
±1% |
----- |
||||
|
额定输出电流 |
8A |
0.5A |
4A |
0.3A |
||||
|
输出电流范围 |
0~8A |
----- |
0~4A |
----- |
||||
|
输出功率 |
117.1W |
118.4W |
||||||
|
纹波及噪音 |
120mvp-p |
----- |
180mvp-p |
----- |
||||
|
电压可调范围 |
CH1:11.3~14.9V |
CH1:21.3~29.8V |
||||||
|
输入 |
输入电压范围 |
90~132VAC/180~264VAC(由开关选择)，255~370VDC |
||||||
|
频率 |
47~63HZ |
|||||||
|
交流输入电流 |
2.8A/115VAC，1.4A/230VAC |
|||||||
|
效率 |
81% |
83% |
||||||
|
冲击电流 |
冷启动电流30A/115VAC，50A/230VAC |
|||||||
|
漏电流 |
< 1mA/240VAC |
|||||||
|
�；� 特性 |
过载保护 |
额定输出功率的110%~150%启动过载�；� |
||||||
|
�；し绞剑航涣鞒涞缒Ｊ�，打嗝模式，负载异常条件移除后可自动恢复 |
||||||||
|
电池低压�；� |
9.5~11V |
20~22V |
||||||
|
�；し绞剑呵卸鲜涑�， |
||||||||
|
功能 |
UPS功能介绍 |
对电池长期在线浮充，充电效率高，电池饱满度可达90%以上，充满自停， |
||||||
|
防止电池过充，有效延长电池的使用寿命市电/电池自动切换，无切换时间， |
||||||||
|
无需人值守。冷启动功能，在无市电的状态下，可直接用电池启动UPS， |
||||||||
|
满足用户的应急需求。 |
||||||||
|
环境 |
工作温度、湿度 |
-10℃~+60℃，20%~90%RH |
||||||
|
保存温度、湿度 |
-20℃~+85℃，10%~95%RH无冷凝 |
|||||||
|
抗震性 |
10~500HZ，2G 10min/1周期，时长60分钟，各轴 |
|||||||
|
安全 |
耐压性 |
输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC |
||||||
|
绝缘电阻 |
输入输出间、输入与地、输出与地：100M ohms/500VDC |
|||||||
|
标准 |
安全标准 |
符合UL1012 |
||||||
|
EMC标准 |
符合EN55022，CLASSA |
|||||||
|
其他 |
尺寸 |
159*97*38mm (L*W*H) |
||||||
|
重量/包装 |
0.6kg/30pcs/18kg |
|||||||
|
备注 |
所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。 纹波和噪音电压是在20MHZ带宽示波器带12英尺双绞线末端加0.1μ和47μ电容时测得。 容差是电压设定误差、电压调整率和电流调整率之总和。 |
|||||||
